홈 < 유니버살조인트 < DA형

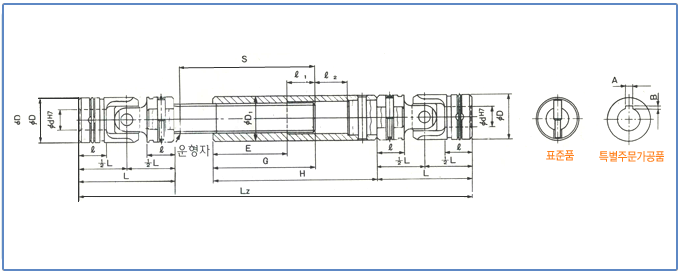

단위:mm
Ødh7 ØD L H
L2
MINI MAX
ℓ e SPLINES S
DAS-8 8 16 36 36 108 118 10 5   26
DAS-10 10 19 42 42 126 138 12 6 14x11x3x6ｔ 30
DAS-12 12 23 52 52 156 171 15 7.5 16x13x3.5x6ｔ 37
DAS-14 14 26 59 59 177 194 17 8.5 16x13x3.5x6ｔ 42
DAS-16 16 30 74 74 222 244 22 11 20x16x4x6ｔ 52
DAS-18 18 33 81 81 243 266 23.5 11.75 20x16x4x6ｔ 57.5
DAS-20 20 36 87 87 261 286 25 12.5 22x18x5x6ｔ 62
DAS-22 22 40 94 94 282 309 27 13.5 25x21x5x6ｔ 67
DAS-25 25 44 105 105 315 345 30 15 28x23x6x6ｔ 75
DAS-30 30 51 122 122 366 401 35 17.5 32x26x6x6ｔ 87
표준품에 대해서는 강력핀 및 샤핀으로 잠그고 key홈A,B는 가공하지 않습니다.
Lz(MIN)규격은 제작상 가능한 최단 길이입니다. Lz는 사용조건에 맞추어서 문의주시기 바랍니다.
